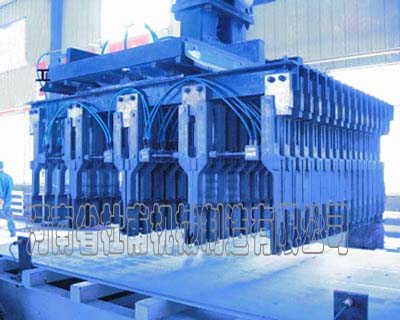

全自動碼坯機

時間:2013-03-12 16:01:45 點擊次數:4579

  全自動碼坯機結構：
碼坯機,包括安裝在機架上的平行橫梁,在兩平行橫梁上方設有導軌,導軌上橫跨有可沿其橫向移動的行走小車,行走小車上安裝有行走電機減速機及卷升電機減速機,行走電機減速機輸出軸上設有行走編碼器,卷升電機減速機輸出軸上設有提升編碼器,在行走小車上安裝有由卷升電機減速機驅動的卷升輪,卷升輪通過卷升鏈條吊掛有夾頭支架,夾頭支架下方通過轉子裝置安裝有可轉動的夾頭,轉子裝置由轉動電機減速機驅動,轉動電機減速機輸出軸上設有扭矩限制器,行走編碼器、提升編碼器及扭矩限制器經信號線與控制中心信號連接新型全自動碼坯機設備運行平穩、定位準確、生產效率高。
全自動碼坯機工作原理：
  當切坯機把切好的磚坯推到分坯板上后，分坯系統工作，帶動分坯板張開對磚坯進行分條動作，磚坯分條完成后，升降缸下降，當夾盤到達預定夾坯位置后，夾盤夾具工作，夾起磚坯，接著由升降缸提升夾盤至預定高度，分坯系統 張開磚坯間風道，行走裝置驅動碼坯機行走至窯車正上方，旋轉系統動作完成，窯車轉向90°，然后升降缸下降至預定放坯高度，夾盤夾具張開把磚坯碼放在窯車上，碼坯機完成一次自動碼放磚坯的過程，經過上述動作循環，即可完成窯車的全部碼坯工作，碼坯機的這些功能均通過電器集中控制，操作者只需啟動相應運行程序，就可實現自動運行。
全自動碼坯機通過更換夾具裝置可以夾取碼放標磚、空心砌塊磚、空心磚、道路磚等不同規格的各類制品，適用范圍廣，生產效率高，
  我公司全自動碼坯機優點：
  1、自動化程度高。整機電控系統由PLC控制，操作維護方便，而且通過改變程序可以方便實現更多制品，更多形式的碼放操作。
  2、定位通過電子元器件和電磁抱閘實現。定位簡便、平穩、精準、可以達到毫米級。
  3、選用伺服電機作為獨立驅動機構，反應速度快，控制精度高，可將磚坯進行層層錯位擺放。
  4、夾坯裝置由氣動伺服控制閥控制?？梢愿鶕?jù)坯體強度調整氣源壓力，從而控制合適的夾持力，運行靈活可靠。
  5、定位元件布局靈活。采用西門子PLC，和國產優質電子元器件，設計更加符合國內實際操作水平和不同制磚機的具體情況。
  6、與進口同類設備相比，性能更優且價格不足進口設備的1/2，性價比突出，且具有距離近，反應快，收費低等優良的售后服務
  全自動碼坯機操作注意事項：
一、碼坯機操作前注意事項：
1、首先檢查編組臺皮帶，全自動碼坯機的各緊固件是否緊固，各潤滑點是否注滿潤滑油；
  2、檢查全自動碼坯機轉動部位，是否靈活，有無卡住現象；
  3、檢查氣動回路、升降鏈條、電磁閥、電光管等是否完好，壓力表指示是否達到規定壓力0.6Mpa;
  4 、檢查全自動碼坯機操作臺按鈕，是否在規定的位置上；
  5 、檢查全自動碼坯機碼坯方式是否正確。當確認一切正常后，方可開機。
  二、全自動碼坯機開機中注意事項：
  1、全自動碼坯機運轉時，正確使用安全信號；
  2、隨時注意全自動碼坯機的運轉狀態，如發現全自動碼坯機有異常響聲，動作方式不對，或運行不到位等，應隨時通知班長進行處理；
  3、一切回到正常后，方可重新開機。
  三、全自動碼坯機停機后注意事項：
  1、打掃好全自動碼坯機衛生，做好交接班記錄；
  2、檢查支架磚是否清潔平整，窯車是否到位；
  3、注意避免碰光電管。
