時間:2013-03-09 17:01:47 點擊次數:4013
 |
||||||||||||||||||||||||
|

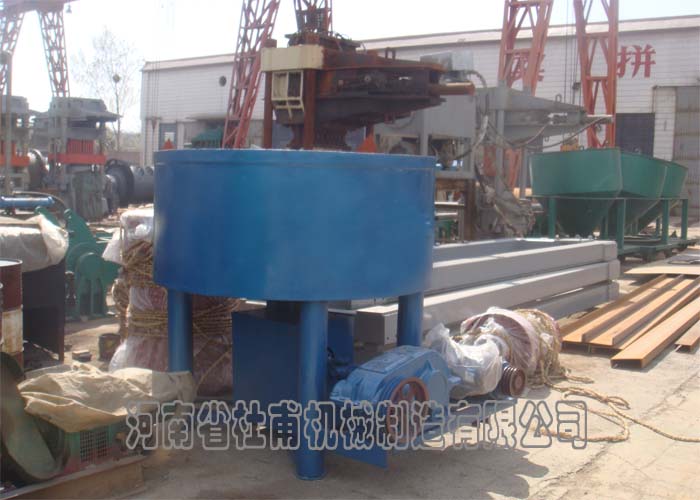

輪碾機概述： 輪碾機在加氣混凝土設備生產中主要用于粉煤灰、石灰、尾礦砂、爐渣等粉粒狀物料的混合攪拌。 輪碾機分類： 輪碾機按碾輪旋轉方式分輪轉式輪碾機和盤轉式輪碾機。輪轉式輪碾機碾盤固定而兩個碾輪在輪碾機碾盤上繞主軸公轉，同時碾輪在物料摩擦 力的作用下，繞各自水平軸作自轉。這種輪碾機在工作時產生很大的離心力，振動較大。特別是當兩個碾輪不平衡時更為嚴重，因此應用受到限制。 盤轉式輪碾機通過物料的摩擦作用，使碾輪繞自己水平軸只作自轉而不作公轉。這種類型工作平穩、動力消耗低、無沖擊振動，因此應用較廣。 輪碾機按工藝用途分濕磨輪碾機（可處理含水量超過15—16%的原料），干磨和半干磨輪碾機（在物料含水量為10—11%以下時使用），破碎與拌合輪碾機（對不同組分的物料破碎和拌合同時進行）. 濕磨輪碾機的結構： 底部驅動連續作業的輪轉式濕磨輪碾機上的鐵支架上裝有固定的碾盤，支架底部有橫梁連接，橫梁中部裝有立軸和軸承。錐齒輪用鍵固定在立軸中部，其位置略高于 橫梁。電動機通過減速器。錐齒輪帶動立軸轉動。立軸頂部裝有帶曲軸的套環，碾輪裝在曲軸上。碾盤的底部鑲有帶孔的篩板，已破碎到一定大小的物料即可由孔中 連續卸出。在緊靠錐齒輪的上面，有一個帶刮板的回轉盤，由篩孔中落下的物料，在此盤中被刮板刮到卸料溜槽中卸出。碾盤上還裝有2—3塊可調整角度的刮板， 刮板和碾輪一樣被立軸帶動旋轉，以便將碾盤上被碾輪壓開的物料重新刮到碾輪下面繼續粉碎，起到加料作用。除刮板外還裝有一、二只耙子，將碾輪壓實的物料翻 動，并使達到細度的物料及時卸出，起“卸料”作用。另外，當碾輪轉動時所產生的離心力將水和原料甩向四壁后，又反彈回來，也起到了攪拌料的作用。兩只碾輪 可以安裝在離立軸中心不同距離的地方，以增大碾輪在碾盤上的滾壓面積。為了平衡離心力，兩輪的重量是不等的。通常用在較近的碾輪我空隙中填混凝土的方法來 調整重量。碾輪在碾盤上的高度可以自動調節，當碰到大塊或硬物料時，碾輪能夠自動升起，越過硬物后由于自身重力又自動落下。碾輪轉軸通過曲柄與立軸相連。 干磨輪碾機的結構; 頂部傳動連續作業的盤轉式干磨輪碾機。碾盤固定在立軸上，它由電機經減速器、皮帶輪和一對圓錐齒輪減速后帶動旋轉。碾盤上裝有兩 個碾輪，它們分別活動地套在水平軸上。水平軸的兩端支承在側支架里的兩個軸承上，中部則活動地套在立軸上。軸承的箱體可以沿側支架里的導槽上下滑動，因而可以自動地上下調節碾輪的高度。進入機內的物料被裝在梁上的刮刀送到碾輪下面進行反復粉碎。被粉碎的物料由于離心力和碾壓作用，被甩到碾盤的外圈篩板上， 合格物料漏在固定底盤上的弧形槽內，隨后被與碾盤一起轉動的卸料刮刀刮到出料口卸走。不合格的物料，在篩面上又被送料刮刀送到碾輪下繼續粉碎。 產品的粒度可以通過調節篩孔大小和給料多少來控制。干磨粉塵太大，現在工廠多采用濕磨，但濕磨不及干磨產量高。 輪碾機按操作方法分連續式輪碾機（加料、卸料連續進行）和間歇式輪碾機（加料、卸料間歇進行）。輪碾機按碾輪材質分鐵質輪碾機和石質輪碾機，輪碾機的規格以碾輪的直徑x寬度表示。 輪碾機技術參數：
|
||||||||||||||||||||||||
 |
||||||||||||||||||||||||
|
|
