在加氣塊設備生產線中斗式提升機是一種在垂直或接近垂直方向提升粉狀、粒狀或小塊狀物料的連續輸送機械。其結構簡單、動力消耗低、噪音小、提升高度大,在加氣塊設備生產中、化工、礦山、制藥等行業都有廣泛的應用。

  加氣塊設備中提升機的料斗是該設備的承載構件,它直接影響到提升機的產量和工作效率。理想加氣塊設備提升機的料斗應該在保證順利卸料的前提下,獲得最大的裝載量。斗式提升機常用的料斗有深型、淺型、隔板型、無底型、三角型等。

  料斗用鋼板焊制或沖壓成形,鑄造料斗在實踐中很少見。焊制或沖壓的料斗是用厚度的2～6毫米的鋼板制成的。為了減少料斗邊唇的磨損,常在料斗邊唇外焊上一條附加的斗邊。

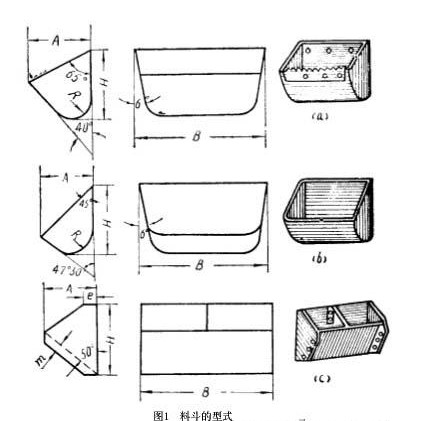

  常用的料斗有：深斗、淺斗、和三角斗。根據斗式提升機的工作進度和被運物料特性的不同,可采用不同的料斗的形式。深斗的斗中與料斗后壁夾角大,每個料斗可裝載較多的物料,但較難個子空,適用于運送干燥的松散物料；淺斗的斗中與料斗后壁的夾角小,每個料斗的裝載量小,但容易卸空,適于支部潮濕的和粘性的物料。深斗和淺斗在斗式提升及沿牽引構件長度方向間隔一定距離地固定在牽引構件上。深斗是具有導向側邊的三角形料斗,這種料斗在提升機中采用一個接一個的密集布置,當繞過上鏈輪卸料時,前一個料斗的兩導向側邊和前壁形成后一個料斗的卸載導槽,這種料斗適于輸送較重的,半磨琢性的,磨琢性大的塊狀物料。料斗的運行速度較低,使在重力作用下傾斜到前面料斗的導槽中。TD型和TH型斗式提升機多采用深斗或淺斗,TB型斗式提升機采用有導向槽的尖棱面斗。

   斗式提升機深型斗是使用最普遍的一種斗型,其容量較大,能適應各種卸料方式,主要用于輸送流動性好的物料。不同行業、不同的加氣塊設備廠家所制造的深型斗,形狀基本一致,即斗口的斜度、底角(前后壁的夾角)、底圓半徑、以及側壁的梯度等都基本一致。料斗的底角大小,不但決定了料斗能否順利卸料,而且影響料斗的容量。在料斗凸度(前沿兒至后壁的水平距離)、寬度及高度不變的情況下,減小底角,能增加料斗的容量,但卻不利于物料的卸出。特別是使用離心卸料方式時,底角過小會造成物料卸不凈,形成較多的"回流"。多年的實踐證明,此料斗能滿足多種物料和各種卸料方式的使用要求。這樣的料斗通用性強,但是料斗的容量卻沒有充分發揮出來。加氣塊設備投資者可以根據自己的需要選用合理的料斗形狀，使斗式提升機在加氣塊設備生產線中既能保證順利卸料，又能充分發揮料斗的效能，提高裝載量。

  卸料的基本理論

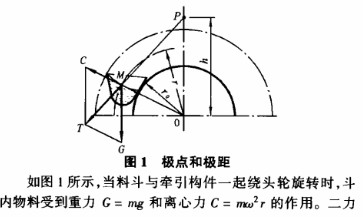

  1、 極點和極距

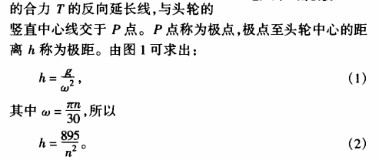

  由式（ 2 ）可知．極距 h 的大小只與頭輪的轉速有關，而與頭輪的大小、料斗的位，等無關。因此可以說．所有繞頭輪旋轉的質點，它們的合力方向均通過極點 P 。極點位，不同，卸料的方式也不同。本文僅討論極點位于頭輪的半徑之內（ h < ro ) ― 即離心式卸料的情況。

  2、斗內物料的滑移面

   料斗內的物料在隨料斗繞頭輪旋轉時．受到重力和離心力的作用，部分物料首先向斗沿兒滑移?；撇糠峙c靜止部分之間的分界面，稱為滑移面。如果斗內裝的是無內摩擦力的理想散體，則滑移面是以極點為圓心的圓弧曲面（圖 2 的A一 B 曲線），位于圓弧面內側的所有顆粒，由于受力不平衡而發生滑動。而普通的散料．由于顆粒之間的摩擦力．阻礙了物料的滑動，使得位于圓弧內側一定范圍內的物料也保持相對靜止的狀態。這樣，滑移平面便不是圓弧面．而是一個位于圓弧內側的另一個曲面（如圖 2 的A一 C 曲線）。由力學原理可知，該曲面上任何一點的法線與顆粒受力方向線之間的夾角等于物料的內摩擦角p 。由此可以導出，該曲線是一條以極點 P 為漸近點的對數螺線，其極半徑為：R=ROe  式中，R為極半徑，Ro為初始半徑，是極點P至料斗外緣點A的距離；θ為極角ρ為物料的內摩擦角，以弧度計。

  2 、最后卸出的顆?；瑒?dòng)情況

  由前述理論可知，料斗內的物料是沿著對數螺線滑移面向斗沿兒滑動的。隨著料斗向前運動，對數螺線在斗內的位置也不斷發生變化，斗內的物料也逐層地自上而下向外卸出。圖 3 所示是對數螺線滑移面的變化情況．螺線外側1區是靜止部分。

  一般情況下，物料與斗壁的摩擦系數要小于物料的內摩擦系數，所以斗內的物料更容易沿著斗壁滑動。在卸料前期，物料的滑動發生在物料內部．是物料與物料之間的滑動。但是，到了卸料后期，當對數螺線與料斗前壁接近但尚未重合時，如果合力方向線與斗璧的法線夾角已達到或大于物料的外摩擦角．螺線外側的物料便沿著料斗前壁提前滑動．如圖3中的Ⅲ 區。

  但是．并不是所有的靠近前壁的物料在同一時刻一起開始滑動。如圖4所示，在料斗前壁的不同位置上，合力 T 與斗壁法線的夾角φ是不同的?？拷费貎禾帄A角大，越往料斗深處夾角越小。因此．位于斗沿兒附近的顆粒較早滑動，位于斗底的顆粒較晚滑動。從料斗前壁的底邊到料斗最深處之間的顆粒．最晚發生滑動．而且其滑到斗沿兒所走過的路線最長，所以這部分物料最晚卸出。我們將這部分物料稱為料尾。

  3、 料斗形狀的分析

  如前所述．斗內的料尾最晚滑動并最晚卸出，斗沿兒附近的顆粒較早滑動且較早卸出。這是直線形前壁料斗的特點。料斗能否及時卸空．僅取決于料尾是否能及時卸出。所以可以這樣設想．在保證料尾的滑動時間不變的情況下，適當改變料斗前壁的形狀，允許靠近料斗前壁的所有物料同時滑動，從而獲得盡可能大的料斗容最。前面所討論的物料滑移面，是一條以極點為漸近點．與物料的內康擦角有關的對數；螺線。在這條螺線上，每一點的法線與該點的合力方向線之間的夾角均等于物料的內摩擦。角．因而位于螺線上的所有顆粒均處于滑動的臨界狀態。如果我們將料斗的前壁也制成對數螺線形，就可以使所有的靠近前壁的物料在某一時刻同時滑動。將這樣的斗型使用在不同的工作范圍．既有利于分類制造，又能滿足卸料要求和提高物送效率。
