一、 混凝土外加劑的定義：根據國家標準 《 GB8075 一 1987 混凝上外加劑分類、命名與定義 》 ，混凝土外加劑是在拌制混凝上過程中摻人，用以改善混凝土性能的物質．摻量不大于水泥質量的5 %（特殊情況除外）?；炷贤饧觿┌雌渲饕δ芸煞譃?類。
（1）改善混凝土拌和物流變性能的外加劑，包括各種減水劑、引氣劑和泵送劑等。
（2）調節(jié)混凝土凝結時間、硬化性能的外加劑，包括緩凝劑、早強劑和速凝劑等：
（3）改善說凝土耐久性的外加劑，包括引氣劑、防水劑和阻銹劑。
（4）改菩混凝土其他性能的外加劑．包括加氣劑、膨脹劑、防凍劑、粉色劑和泵送劑等。具體到每種外加劑的名稱和定義參見國家標準 GB8075 一 1987 。二、主要品種適用范圍

  （一）普通減水水劑及高效減水劑
1、普通減水劑種類：木質素磺酸鈣、木質家磺酸鈉、木質家磺酸鎂及丹寧等。 2、高效減水劑
（1）多環(huán)芳香族磺酸鹽類：甲醛縮合的鹽類、氨基酸鹽等。
（2 ）水溶性樹脂磺酸鹽類：磺化三聚氛胺樹脂、確化古碼龍樹脂等。
（3 ）脂肪族類：聚梭酸鹽類、聚丙烯酸鹽類、脂肪族羥甲基磺酸鹽高縮聚物等。
（4 ）其他：改性本質素磺酸鈣、改性丹寧等，

  3、適用范圍
（1）普通減水劑及高效減水劑可用于素混凝土、鋼筋混凝土、預應力混凝土，并可制備高強高性能混凝土。
（2）普通減水劑宜用于日最低氣溫 5 ℃ 以上施工的混凝土，不宜單獨用于蒸養(yǎng)混凝土；高效減水劑宜用于日最低氣溫 0 ℃ 以上施工的混凝土。
（3）當摻用含有木質素磺酸鹽類物質的外加劑時應先做水泥適應性試驗．合格后方可使用。

  （二）引氣劑與引氣減水劑
（1）引氣劑種類：松香樹脂類：松香熱聚物、松香皂類等。
（2）烷基和烷基芳烴磺酸鹽類：十二烷基成酸鹽、烷基苯磺酸鹽、烷基苯酚聚氧乙烯醚等。
（3）脂肪醇磺酸鹽類：脂肪醇聚氧乙烯醚、脂肪醇聚氧乙烯磺酸鈉、脂肪酸硫酸鈉等
（4）其他：蛋白質鹽、石油磺酸鹽等。
（5）混凝土工程中可采用由引氣劑與減水劑復合而成的引氣減水劑。

  2 ．適用范圍
（1）引氣劑及引氣減水劑，可用于抗凍混凝土、抗?jié)B混凝土、抗硫酸鹽混凝土、泌水嚴重的混凝土、貧混凝土、輕骨料混凝土、人工骨料配制的普通混凝土、高性能混凝土以及有飾面要求的混凝土。
（）引氣劑，引氣減水劑不宜用于蒸養(yǎng)混凝土及預應力混凝土，必要時，應經試驗確定。

  （三）緩凝荊、緩凝減水劑及緩凝高效減水劑
1 ．緩凝劑及緩凝減水劑種類

（1）糖類：糖鈣、葡萄糖酸鹽等。
（2）木質素磺酸鹽類：木質素磺酸鈣、木質素磺酸鈉等。
（3）經荃梭酸及其鹽類：檸橄酸、酒石酸鉀鈉等。
（4）無機鹽類：鋅鹽、；磷酸鹽等。
（5）其他：胺鹽及其衍生物、纖維素醚等。
（6）混凝土工程中可采用由緩凝劑與高效減水劑復合而成的緩凝高效減水劑。 2 ．適用范圍
（1）緩凝劑、緩凝減水劑、緩凝高效減水劑可用于大體積混凝土、碾壓混凝土、炎熱氣候條件下施工的混凝上。大面積澆筑的混凝土、避免冷縫產生的混凝土、需較長時間停放或長距離運輸的混凝土、自流平免振混凝土、滑模施工或拉模施工的混凝土及其他需要延緩凝結時間的混凝上。緩凝高效減水劑可制備高強高性能混凝土。
（2）緩凝劑、緩凝減水劑及緩凝高效減水劑宜用于日最低氣溫在5 ℃ 以上施工的混凝土．不宜單獨用于有早強要求的混凝土及蒸養(yǎng)混凝土。
（3）檸檬酸及酒石酸鉀鈉等緩解劑不宜單獨用于水泥用于量較低、水灰比較大的貧困混凝土。
（4）當摻用含有糖類及木質素磺酸鹽類物質的外加劑時應先做水泥適應性試驗，合格后方可使用
（5）使用緩凝劑、緩凝減水劑及緩凝高效減水劑施工時，宜根據沮度選擇品種并調整摻量，滿足工程要求方可使用。

  （四）早強劑及早強減水劑：
1、早強劑種類
（1）強電解質無機鹽類早強劑：硫酸鹽、硫酸復鹽、硝酸鹽、亞硝酸鹽、氯鹽等。
（2）水溶性有機化合物：三乙醇胺、甲酸鹽、乙酸鹽、丙酸鹽等
（3）其他：有機化合物、無機鹽復合物。
（4）混凝土工程中可采用由早強劑與減水劑復合而成的早強減水劑。

  2 ．適用范圍
（1）早強劑與早強減水劑適用于蒸養(yǎng)混凝土及常溫、低溫和最低溫度不低于一 5℃ 環(huán)境中施工的有早強要求的混凝土工程。炎熱環(huán)境條件下不宜使用早強劑、早強減水劑。
（2）摻入混凝土后會對人體產生危害或對環(huán)境產生污染的化學物質嚴禁用作早強劑。含有六價鉻鹽、亞硝酸鹽等有害成分的早強劑嚴禁用于飲水工程及與食品相接觸的工程。硝胺類嚴禁用于辦公、居住等建筑工程。
（3）下列結構中嚴禁使用含有氯鹽配制的早強劑及早強減水劑： ( a ）預應力混凝上結構；（b）相對濕度大于 80％環(huán)境中使用的結構、處于水位變化部位的結構、露天結構及經常受水淋、受水流沖刷的結構； ( c ）大體積混凝土； ( d ）直接接觸酸、堿或其他侵蝕性介質的結構； ( e ）經常處于溫度為60℃ 以上的結構．需經蒸養(yǎng)的鋼筋混凝土預制構件； ( f ）有裝飾要求的混凝土，特別是要求色彩一致的或是表面有金屬裝飾的混凝土；（g）薄壁混凝土結構．中級和重級工作制吊車的梁、屋架、落錘及斷鍛錘混凝土基礎等結構；（h）使用冷拉鋼筋或冷拔低碳鋼絲的結構； （i ）骨料具有堿活性的混凝土結構。
（4 ）在下列混凝上結構中嚴禁使用含有強電解質無機鹽類的早強劑及早強減水劑：（a）與鍍鋅鋼材或鋁鐵相接觸部位的結構，以及有外稱鋼筋預埋鐵件而無防護措施的結構； ( b ）使用直流電源的結構以及距高壓直流電源 l00m 以內的結構。
（ 5 ）含鉀、鈉離子的早強劑用于骨料具有堿活性的混凝上結構時，由外加劑帶人的堿含量(以氧化鈉計）不宜超過1kg/m3混凝上總喊含量，并應符合有關標準的規(guī)定。

  （五）防凍劑
  1、防凍劑種類
( l ）強電解質無機鹽類： ( a ）氯鹽類：以氯鹽為防凍組分的外加劑； ( b ）氯鹽阻銹類：以氯鹽與阻銹組分為防凍劑組分的外加劑； ( c ）無氯鹽類：以亞硝酸鹽、硝酸鹽等無機鹽為防凍組分的外加劑。
( 2 ）水溶性有機化合物類：以某些醉類等有機化合物為防凍組分的外加劑。 ( 3 ）有機化合物與無機鹽復合類。 ( 4 ）復合型防凍劑：以防凍組分復合早強、引氣、減水等組分的外加劑。

  2 ．適用范圍 ( l ）含強電解質無機鹽的防凍劑用于混凝土中，必須符合本節(jié)早強劑使用范圍中第3 、第 4 點的規(guī)定：
( 2 ）含亞硝酸鹽、碳酸鹽的防凍劑嚴禁用于預應力混凝土結構。

( 3 ）含有六價鉻鹽、亞硝酸鹽等有害成分的防凍劑，嚴禁用于飲水工程及與食品工程相接觸的工程，嚴禁食用。
( 4) 、含有硝按、尿素等產生刺激性氣味的防凍劑，嚴禁用于辦公、居住等建筑工程。
( 5 ）強電解質無機鹽防凍劑應符合本節(jié)早強劑適用范圍中第 5點的規(guī)定，其摻量應符合本節(jié)早強劑使用事項中第 l 點的規(guī)定。
( 6 ）有機化合物類防凍劑可用于素混凝土、鋼筋混凝土及預應力混凝土工程 ( 7 ）有機化合物與無機鹽復合防凍劑及復合防凍劑可用于家混凝土、鋼筋混凝土及預應力混凝土工程，并應符合本節(jié)防水劑適用范圍中第 1 、 2 、 3 、 4 、 5 點。
( 8 ）對水工、橋梁及有特殊抗凍融性要求的滋凝土工程，應通過試驗確定防凍劑品種及摻量

  （六）膨脹劑
  膨脹劑種類
膨脹劑種類有：硫酸鈣類；硫鋁酸鈣一氧化鈣類；氧化鈣類。

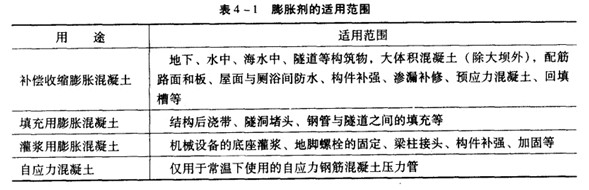

  2 ．適用范圍 （1）膨脹劑的適用范圍應符合表 4一 1 的規(guī)定。

( 2 ）含硫鋁酸鈣類、硫鋁酸鈣一氧化鈣類膨脹劑的混凝土（砂漿）不得用于長期環(huán)境溫度為80℃ 以上的工程。
( 3 ）含氧化鈣類膨脹劑配制的混凝土（砂漿）不得用于海水或有侵蝕性水的工程。
( 4 ）摻膨脹劑的混凝土適用于鋼筋混凝土工程和填充性混凝土工程。
( 5 ）摻膨脹劑的大體積混凝上，其內部最高溫度應符合有關標準的規(guī)定，混凝土內外溫差宜小于25℃ 。
( 6 ）摻膨脹劑的補償收縮混凝土剛性屋面宜用于南方地區(qū)，其設計、施工應按 《 GB50207 從面工程質量驗收規(guī)范 》 執(zhí)行。

  （七）泵送劑
( 1 ）泵送劑種類：混凝土工程中，可采用由減水劑、緩凝劑、引氣劑等復合而成的泵送劑。
( 2 ）適用范圍：泵送劑適用于工業(yè)與民用建筑及其他構筑物的泵送施工的混凝土，特別適用于大體積、高層建筑和超高層建筑混凝土，適用于滑模施工混凝土等；也適用于水下灌注樁混凝土。

  （八）防水劑
1 ．防水劑種類
( l ）無機化合物類：氯化鐵、硅灰粉末、鋯化合物等。
( 2 ）有機化合物類：脂肪酸及其鹽類、有機硅表面活性劑（甲基硅醉鈉、乙基硅醉鈉、聚乙基羥基硅氧烷）、石蠟、地瀝青、橡膠及水溶性樹脂乳液等。
( 3 ）混合物類：無機類混合物、有機類混合物、無機類與有機類混合物。
( 4 ）復合類：上述各類與引氣劑、減水劑、緩凝劑等外加劑復合的復合型防水劑

  2 ．適用范圍
( l ）防水劑可用于工業(yè)與民用建筑的屋面、地下室、隧道、巷道、給排水池、水泵站等有防水抗?jié)B要求的混凝土工程。
( 2 ）含氯鹽的防水劑可用于素混凝土、鋼筋混凝土工程，嚴禁用于預應力混凝土工程，并應符合本節(jié)早強劑適用范圍中第 3 、 4 、 5 點的規(guī)定；其摻量應符合本節(jié)早強劑使用事項中第 l 點的規(guī)定。
